| 品牌：NXP/恩智浦 | 型号：NX7002AK | 类型：逻辑IC |
| 用途：电脑 | 封装：标准 | 批号：2017+ |
| 特色服务：1 | 产品说明：1 | 货号：1 |
| 包装：1 | 应用领域：汽车电子、 网络通信、 家用电器、 照明电子、 3C数码、 物联网IoT、 可穿戴设备、 新能源 |
| 安装风格 | SMD/SMT |
|---|---|

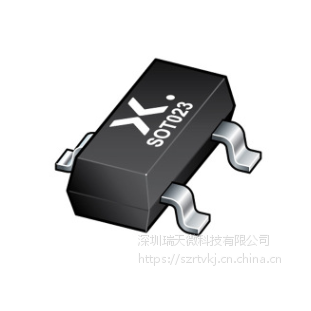

| 封装 / 箱体 | SOT-23-3 |
| 通道数量 | 1 Channel |
| 晶体管极性 | N-Channel |
| Vds-漏源极击穿电压 | 60 V |
| Id-连续漏极电流 | 300 mA |
| Rds On-漏源导通电阻 | 3 Ohms |
| Vgs th-栅源极阈值电压 | 1.1 V |
| Vgs - 栅极-源极电压 | 20 V |
| Qg-栅极电荷 | 430 pC |
| 最小工作温度 | - 55 C |
| 工作温度 | + 150 C |
| 配置 | Single |
| 通道模式 | Enhancement |
| 下降时间 | 5 ns |
| 正向跨导 - 最小值 | 500 mS |
| Pd-功率耗散 | 1.33 W |
| 上升时间 | 7 ns |
| 工厂包装数量 | 10000 |
| 晶体管类型 | 1 N-Channel |
| 典型关闭延迟时间 | 11 ns |
| 典型接通延迟时间 | 6 ns |
| 单位重量 | 8 mg |
| 制造商 | Nexperia USA Inc. |
| 系列 | TrenchMOS?? |
| 寿命周期 | 在售 |
| FET 类型 | N 沟道 |
| 漏源电压（Vdss） | 60V |
| 电流 - 连续漏极（Id）（25°C 时） | 190mA（Ta） |
| 驱动电压（ Rds On，最小 Rds On） | 5V，10V |
| 不同 Id 时的 Vgs（th）（值） | 2.1V @ 250?A |
| 不同 Vgs 时的栅极电荷 （Qg）（值） | 0.43nC @ 4.5V |
| Vgs（值） | ±20V |
| 不同 Vds 时的输入电容（Ciss）（值） | 20pF @ 10V |
| 功率耗散（值） | 265mW（Ta） |
| 不同 Id，Vgs 时的 Rds On（值） | 4.5 欧姆 @ 100mA，10V |
| 工作温度范围 | -55°C ~ 150°C（TJ） |
| 安装类型 | 表面贴装 |
| 封装/外壳 | TO-236-3，SC-59，SOT-23-3 |
